In industriellen und wissenschaftlichen Prüfverfahren ist eine präzise Temperaturregelung unerlässlich. Für ein Testprojekt eines Gaszählermoduls war die Herausforderung klar: Es mussten zwei temperaturkontrollierte Räume geschaffen werden, einer bei 5 °C und der andere bei 38 °C, um vierstündige, mit Methan gefüllte Tests unter strengen Stabilitäts- und Sicherheitsstandards durchzuführen. Anstatt auf zwei separate Systeme zurückzugreifen,
H.Stars
wurde eine integrierte Lösung mit einer einzigen Warm- und Kaltwasserversorgungseinheit geliefert.
Projektanforderungen
Testanforderungen:
• Ein Raum mit konstanter Temperatur von 5 °C
• Ein Raum mit konstanter Temperatur von 38 °C
• Testmodule, die in versiegelten Boxen in mit Methan gefüllten Testräumen untergebracht sind.
Temperaturregelung:
• Schwankung: ±0,5℃
• Gleichmäßigkeit: ±1℃
• Aufheizrate: Zielwert in 30 Minuten erreichen (ohne Last)
Steuerungssystem:
• Energiesparendes Wasserzirkulationssystem: Kühlung bei 5 °C nutzt Wärme für die Heizung bei 38 °C.
• Mindestens 4 Überwachungssonden zur Gewährleistung einer gleichmäßigen Temperaturverteilung, mit separaten Steuerungs- und Überwachungssensoren
• Große, gleichmäßig verteilte Umwälzventilatoren sorgen für eine stabile Luftzirkulation im Innenraum.
Sicherheitsmaßnahmen:
• Explosionsgeschützte Ausrüstung für Beleuchtung und elektrische Bauteile in den Testräumen
Systemkonfiguration

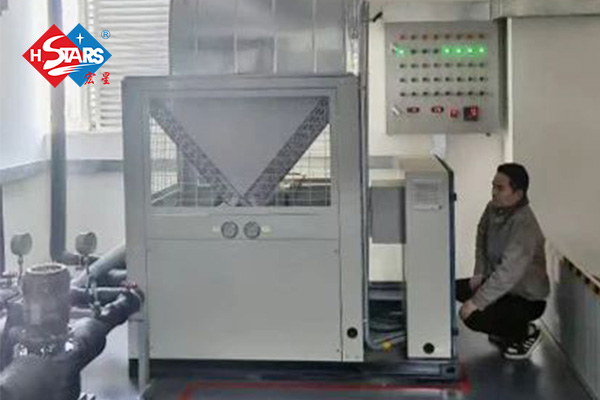

• Warm- und Kaltwasserversorgung
Einheit: 1 Set (Kühlleistung: 17,4 kW / Heizleistung: 24 kW)
• Deckenluftkühler: 4 Stück
• Kaltwasserpumpen: 2 Sätze
• Warmwasserpumpen: 2 Sätze
Vorteile der H.Stars-Lösung
1. Doppelfunktion in einem Gerät – Eine Maschine bietet gleichzeitig Kühlung und Heizung und erfüllt somit beide Laboranforderungen.
2. Stabiles Wassersystem – Ein Pufferspeicher mit Proportional-Integral-Ventil gewährleistet eine präzise Temperaturstabilität.
3. Zusatzheizung – Eine elektrische Heizung beugt Problemen bei geringer Last im Winter vor.

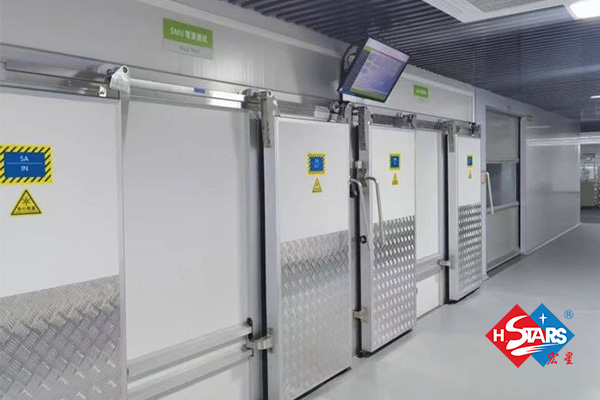

4. Platzsparendes Design – Spezielle Kühlraumtüren teilen sich Schienen, wodurch Installationsprobleme gelöst werden.
5. Intelligente Automatisierung – Die fortschrittliche H.Stars-Steuerung gewährleistet präzise und stabile Laborbedingungen.
6. Geringerer Wartungsaufwand – Das Kältemittel wird in einer zentralen Einheit gekühlt, wodurch eine kleinere Füllmenge, ein geringeres Leckagerisiko und niedrigere langfristige Kosten im Vergleich zu Multi-Split-Systemen entstehen.
Abschluss
Das integrierte Heiß-Kalt-System von H.Stars ermöglicht mit einer einzigen Lösung sowohl Kühlung bei 5 °C als auch Heizung bei 38 °C und bietet so eine präzise, sichere und energieeffiziente Temperaturregelung für Experimente mit zwei Temperaturbedingungen. Dieses innovative Design senkt nicht nur die Gerätekosten, sondern gewährleistet auch langfristige Zuverlässigkeit und einfache Wartung.
