Eisspeichertechnologie ist eine wichtige Energiesparlösung für moderne Gebäude. Durch die Produktion von Eis in den verbrauchsarmen Nachtstunden (bei niedrigeren Strompreisen) und das Schmelzen zur Kühlung während der Spitzenzeiten am Tag werden die Betriebskosten der Klimaanlage deutlich gesenkt. Eine entscheidende Komponente dieses Systems? Die

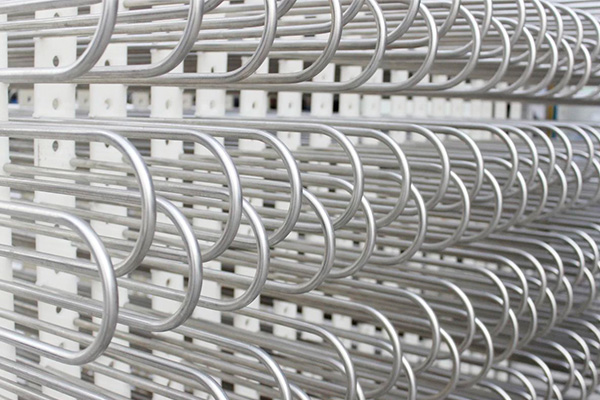

U-förmige Wärmetauscherrohre aus Edelstahl
Im Inneren des Speichertanks – ihr Design wirkt sich direkt auf Effizienz, Stabilität und Lebensdauer aus. Lassen Sie uns diese wichtige Technologie genauer betrachten.
Funktionsweise von Eisspeichern und die Rolle des Tanks
Ein Eisspeichersystem besteht aus einer Kälteanlage, einem Eisspeichertank, einem Wärmetauscher und einer Steuerung. Seine Kernprozesse:
• Eisherstellung bei Nacht:
Bei geringem Strombedarf kühlt die Kühleinheit das Wasser oder Glykol im Tank unter den Gefrierpunkt, wodurch sich auf der Außenfläche der Wärmetauscherrohre Eis bildet und so Kälteenergie speichert.
• Eisschmelzen am Tag zur Kühlung:
Bei Bedarfsspitzen wird heißes Rücklaufwasser in den Tank gepumpt. Es tauscht Wärme mit dem Eis aus und erzeugt kaltes Wasser für die Klimaanlage.
Die U-förmigen Edelstahlrohre erfüllen eine doppelte Funktion:
• Bei der Eisherstellung: Sie zirkulieren Kühlmittel (wie Glykol), um Kälte auf das umgebende Wasser zu übertragen.
• Beim Schmelzen von Eis: Sie fungieren als Kanäle für die Zirkulation von kaltem Wasser und absorbieren Energie aus dem schmelzenden Eis.
Vorteile von U-förmigen Edelstahlrohren
Im Vergleich zu geraden oder gewickelten Rohren bieten U-förmige Edelstahlkonstruktionen entscheidende Vorteile:
Effiziente Wärmeübertragung und gleichmäßige Eisbildung
• Größere Kontaktfläche: Der U-Bogen ermöglicht eine gleichmäßige Rohrverteilung auf begrenztem Raum und steigert so die Effizienz der Eisherstellung/des Eisschmelzens.
• Reduzierte Totzonen: Durch den richtigen Abstand wird eine ungleichmäßige Eisbildung vermieden (häufig bei geraden Rohren) und ein gleichmäßiges Wachstum gewährleistet.
Frostausdehnungsbeständigkeit und Spannungsabbau
• Flexible Struktur: Der U-Bogen absorbiert die Spannung durch die Eisausdehnung durch geringfügige Verformung und verhindert so Risse bei niedrigen Temperaturen.
• Weniger Schweißnähte: Einteiliges Formen (einteilige Konstruktion) reduziert das Leckrisiko bei geraden Rohrverbindungen.
Korrosionsbeständigkeit und Langlebigkeit
• Edelstahl (304 oder 316L) ist Kohlenstoffstahl in Bezug auf die Beständigkeit gegen Chloridkorrosion überlegen – ideal für den langfristigen Kontakt mit Wasser, Glykol und Kälte.
• Glatte Oberflächen minimieren Kalkablagerungen und verringern den Wartungsbedarf.
Wichtige Spezifikationen und Auswahltipps
• Material: Edelstahl 316L ist für chloridreiches Wasser (z. B. Küstengebiete) geeignet und weist eine bessere Lochfraßbeständigkeit auf.
• Wandstärke: 0,8–1,5 mm, basierend auf Druck (atmosphärische/Drucksysteme) und Frostbeständigkeit.
• Design: Durchmesser DN15–DN25 mit ausgleichender Abstandseffizienz und Raum für Eisausdehnung; U-Bogenradius ≥3x Rohrdurchmesser (zur Reduzierung des Strömungswiderstands).

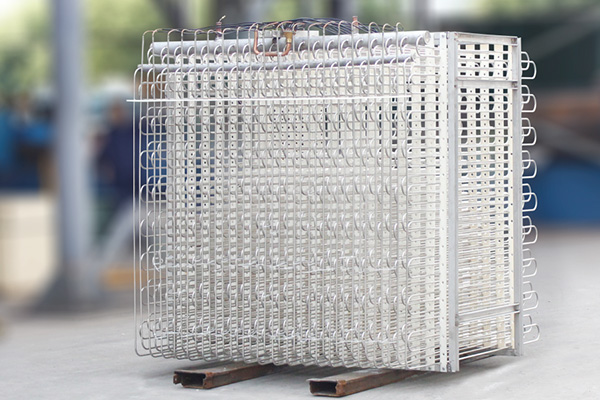

• Installation: Werkseitig montierte modulare Rohrsätze zum Anheben vor Ort; Halterungen aus Nylon/Edelstahl verhindern Vibrationsverschleiß.
Praxisbeispiel und Vorteile
Ein Gewerbekomplex mit einem 800 m³ Tank (316 l U-Rohre, DN20, 1,2 mm Wandstärke) erreichte:
• 15 % höhere Speichereffizienz, 8-stündige Kühlung am Tag.
• Keine Korrosionslecks über 10 Jahre.
• Jährliche Stromeinsparungen von ca. 450.000 ¥, mit einer Amortisationszeit von <4 Jahren.
Zukünftige Trends
• Beschichtungen: Korrosionsschutz-/Nanokalk-Beschichtungen für eine längere Lebensdauer.
• Intelligente Überwachung: Sensoren erfassen die Eisdicke und den Röhrenstatus, um die Lagerung zu optimieren.
• Leichtbauweise: Dünnwandiger hochfester Edelstahl (zB Duplexstahl) reduziert die Tankbelastung.
U-förmige Wärmetauscherrohre aus Edelstahl sind aufgrund ihrer Effizienz, Frostbeständigkeit und Langlebigkeit heute die erste Wahl für Eisspeichertanks. Mit der Weiterentwicklung von Materialien und Fertigung werden sie eine breitere Anwendung in umweltfreundlichen Gebäuden und der Fernkühlung vorantreiben – entscheidend für die Erreichung der Klimaneutralitätsziele.
